  AMS1117 視角下的 LDO 熱設計全面解析







  在電子電路設計中，低壓差線性穩壓器（LDO）是一種常用的電源管理器件，它能夠提供穩定的輸出電壓，廣泛應用于各種電子設備中。本文將以 AMS1117 為例，深入探討 LDO 的熱設計相關問題。



  AMS1117 是一款在 800mA 負載電流下具有 1.2V 壓降的低壓降穩壓器。它提供可調節電壓版本，只需兩個外部電阻即可將輸出電壓設置為 1.25V 至 13.8V。此外，該器件還提供五種固定電壓，分別為 1.8V、2.5V、3.3V 和 5V。AMS1117 具有電流限制和熱關斷功能，其電路中包括一個齊納微調帶隙基準，用于確保輸出電壓精度在 ±1% 以內。






  一、功耗計算與熱分析

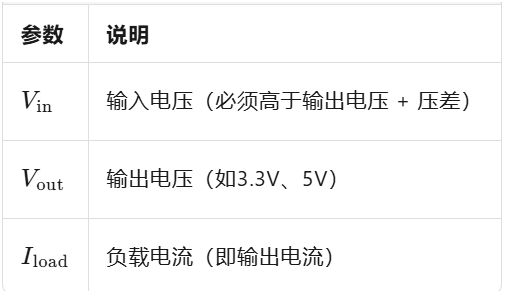

  LDO 的功耗主要由壓差和負載電流決定，其計算公式為 Pdissipation=(Vin?Vout)×Iload。結溫（Tj）決定芯片是否燒毀，結溫的計算公式為 Tj=TA+PD×θJA。在實際應用中，準確計算功耗和結溫對于確保 LDO 的正常工作至關重要。例如，當輸入電壓和輸出電壓的差值較大，或者負載電流較大時，LDO 的功耗會顯著增加，從而導致結溫升高。如果結溫超過芯片的承受范圍，就可能會損壞芯片。






  二、封裝選擇與熱阻優化




  在封裝選擇方面，優先選用大封裝。以 TO - 252（如 AMS1117 - 3.3 - CT）為例，它的θJA比 SOT - 223 低 20%，更適合中高電流場景。下面這張圖展示了 AMS1117 三款不同芯片封裝的結溫情況：










  三、穩定性與外圍電路設計

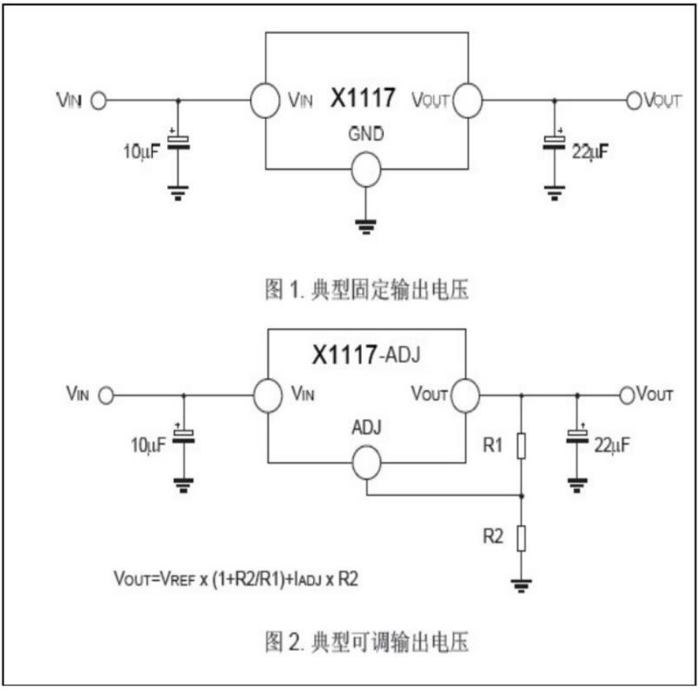

  輸出電容選型時，禁用純陶瓷電容，因為 ESR 過低（<0.1Ω）可能引發振蕩，建議選用 10μF 鉭電容 + 0.1μF 陶瓷電容并聯（ESR 控制在 0.5 - 1Ω）。在 Vin 端添加 1μF 陶瓷電容，可抑制電源噪聲并改善瞬態響應，如下圖所示：










  關鍵設計要點




  • 壓差是發熱主因：壓差 > 3V 時慎用 LDO！例如輸入 12V → 輸出 3.3V，負載 500mA 時，LDO 的功耗會比較大。

  • 靜態功耗何時不可忽略：低負載電流時（如負載電流較小的情況）或高壓差場景，靜態功耗占比會顯著增加。例如輸入 12V，Iq = 5mA，Pquiescent=12×0.005=0.06W（占比顯著）。

  • 熱阻 θJA 的陷阱：規格書中的 θJA 基于標準測試板（如 JEDEC 1s2p），實際 PCB 設計可優化。







  總結：LDO 熱設計黃金法則




  1. 壓差 > 1V 且電流 > 300mA 時，必須計算功耗并設計散熱。

  2. 優先選擇θJA更低的封裝（如 TO - 252 > SOT - 223）。

  3. PCB 布局：化鋪銅面積 + 散熱過孔陣列。

  4. 高壓差場景：預降壓（電阻 / 二極管）或改用 DCDC 電源！







  ---
