單向可控硅引腳區分是什么？

• 來源：宇芯電子 更新時間：2020-08-24 18:20:38點擊：6次

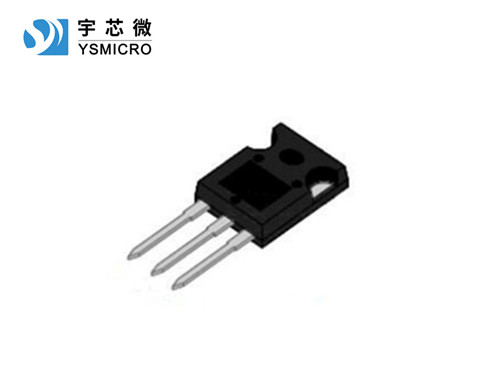

•         單向可控硅引腳區分是什么？單向可控硅(SCR是可控硅整流器的簡稱?？煽毓栌袉蜗?、雙向、可關斷和光控幾種類型。它具有體積小、重量輕、效率高、壽命長、控制方便等優點，被廣泛用于可控整流、調壓、逆變以及無觸點開關等各種自動控制和大功率的電能轉換的場合。




          單向可控硅是一種可控整流電子元件，能在外部控制信號作用下由關斷變?yōu)閷?dǎo)通，但一旦導通，外部信號就無法使其關斷，只能靠去除負載或降低其兩端電壓使其關斷。單向可控硅是由三個PN結PNPN組成的四層三端半導體器件與具有一個PN結的二極管相比，單向可控硅正向?qū)ㄊ芸刂茦O電流控制；與具有兩個PN結的三極管相比，差別在于可控硅對控制極電流沒有放大作用。




          可控硅導通條件：一是可控硅陽極與陰極間加正向電壓，二是控制極也要加正向電壓。以上兩個條件必須同時具備，可控硅才會處于導通狀態。另外，可控硅一旦導通后，即使降低控制極電壓或去掉控制極電壓，可控硅仍然導通。 可控硅關斷條件：降低或去掉加在可控硅陽極至陰極之間的正向電壓，使陽極電流小于小維持電流以下。




          對可控硅的引腳區分，有的可從外形封裝加以判別，如外殼就為陽極，陰極引線比控制極引線長。從外形無法判斷的可控硅，可用萬用表R×100或R×1K擋，測量可控硅任意兩管腳間的正反向電阻，當萬用表指示低阻值（幾百歐至幾千歐的范圍）時，黑表筆所接的是控制極G，紅表筆所接的是陰極K，余下的一只管腳為陽極A。







  ---
