  ULN2003達林頓驅動芯片，ULN2003A的引腳圖

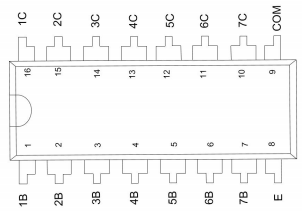

  一、ULN2003A的引腳圖：









  二、ULN2003A的描述：

         ULN2003A是一個單片高電壓、高電流的達林頓晶體管陣列集成電路。由7組NPN達林頓管組成的，單個達林頓對的集電極電流是250mA。







  三、ULN2003A的特點：

  • 250mA額定集電極電流(單個輸出)

  • 最高工作電壓：30V

  • 輸入和各種邏輯類型兼容

  • 封裝形式：DIP-16、SOP-16








  四、ULN2003A的應用：

  • 繼電器驅動器

  • 字錘驅動器

  • 燈驅動器

  • 邏輯驅動器

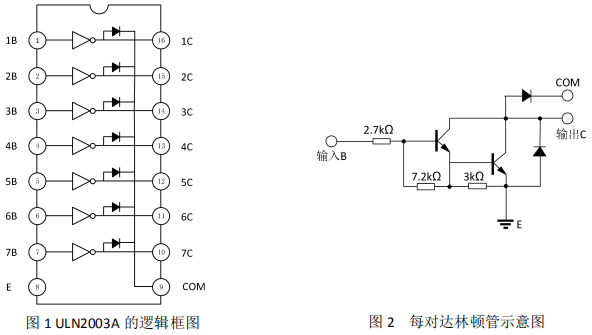

  五、ULN2003A的邏輯示意圖：

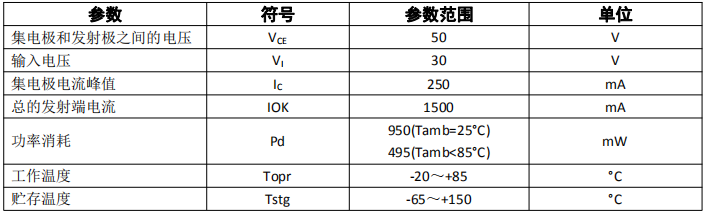

  六、ULN2003A的極限值：

  除非有特殊要求，T_A=25℃

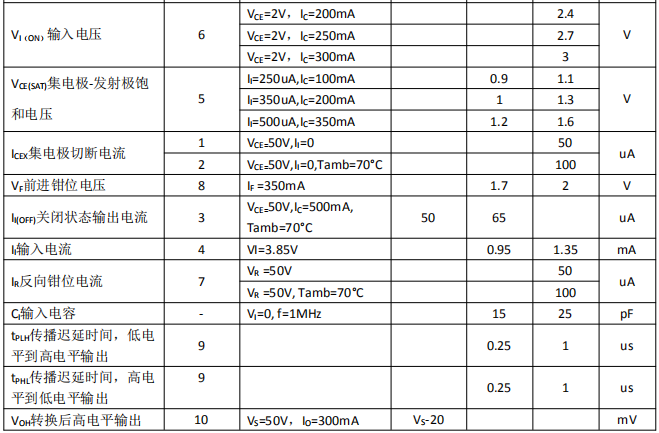

  七、ULN2003A的電特性：

  除非有特殊要求，T_A=25℃









  ---
